   产品 >> 周边设备系列 >>数字音频矩阵处理器

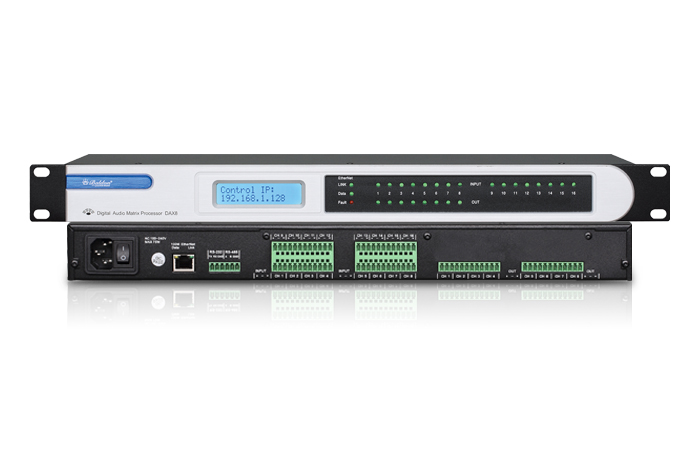

产品名称:数字音频媒体矩阵处理器
产品型号:DAX16.8

产品描述:
DAX系列数字音频矩阵处理器采用了ADI SHARC第四代ADSP-21489浮点音频DSP芯片,提供最高性能400 MHz/2200 MFLOP处理器能力。超低底噪前置放大电路,低失真度模拟电路,114dB音频AD、DA,为现场提供高品质的声音品质。设备前面板必须有音量状态显示,能够显示全部的输入、输出的通道音量状态;设备前面板LCD显示屏,能够循环显示设备当前IP地址、处理器当前使用的预设编号、预设名称,便于系统中有多台处理器时,便于管理员能够快速识别、区分当前处理器。前面板具有网络连接状态指示灯、错误报警指示灯,当现严重错误时,可闪烁红色报警提示。

PC端控制软件处理
我们经验丰富的资深音频工程师、深入了解研究系统应用的操作习惯,开发出符合音响行业应用的软件。控制软件通俗易懂、可无需说明书快速上手操作。每个输入数值可以直接键盘输入,得到您想要的精确数值,如-12.2dB直接输入-12.2。音量推杆操作Shift+选中通道,按键盘上、下方向键,可实现1dB步进、步减。对于PEQ、Limiter这类复杂参数调整,参数可以快速复制、粘贴,您可轻松实现多通道的数据复制,操作便捷。

超强的DSP核心控制软件处理
基于超级强大的ADSP-21489超级强大的DSP处理能力,以及基于我们独特的核心DSP数字运算法,实现了内置独立的通道极低失真自适应反馈抑制器,独立通道噪声门、独立通道输入压限器、独立通道16段PEQ、独立通道输入48dB斜率高通-低通滤波器、独立通道1秒延时器,意味着您可以对每一个输入音频通道进行精确、精心的设置。8x8或16x16全矩阵混音,实现任意输入通道的自由混音。输出通道均有独立的16段PEQ、压限器、48dB斜率高通-低通、2秒延时器。内置正弦波、粉红噪声、白噪声信号发生器。可存储32个Pres et。

产品特点
● 采用ADI第四代高性能DSP处理器;
● 超低噪声专业级话筒前置放大器电路;
● 专业级模拟电路设计,提供高品质声音效果;
● 内置16个独立的反馈消除模块,轻松解决啸叫问题;
● 24 bit/48kHz 高性能A/D、D/A芯片;
● 扩连接多个墙面触摸屏快速控制多通道音量、调用预设;
● 墙面触摸屏可自定义中英文面板,适合现场语言环境;
● 可自定义墙面触摸屏音量控制通道标签;
● 前面板LCD屏显示IP地址、网关、固件信息、错误报警提示;
● 开放RS-232接口通俗易懂的ASCII通信协议;
● 开放TC/IP端口,通俗易懂的ASCII通信协议;
● 具有RS-485端口连接多个墙面触摸屏;
● 前面板具有故障报警指示灯,当发生严重故障时,红色LED闪烁提示
● 内置电压监控功能,当电路异常时能够协助现场工程师发现问题;
● 内置温度报警功能,当机箱内部温度超高时自动报警;
● 可通过网络升级ARM固件、DSP固件,便于后期功能升级;
● 支持32组场景预设功能,预设可导出到电脑保存,也可从电脑导入,
   便于数据备份与恢复;
● 操作软件界面可运行windows 2000 /XP /windows 7 32bit/64bit,简洁
   直观易用、可无需说明书快速上手;
● 控制软件自动发现局域网上的所有处理器,无需用户输入IP地址;
● 输入每通道:48V供电、MIC/Line选择、0~40dB模拟增益,12dB
   数字增益、噪声门、反馈抑制器、高通、低通、16段PEQ、压限器、
   延时(1秒)、混音前音量控制、反相、混音前音量电平表;
● 输出每通道:16段PEQ、高通、低通、延时(2秒)、输出音量控制、
   压限器、输出音量电平表;
● 其他处理模块:矩阵混音、自动混音、信号发生器(粉红噪声、白噪声、正弦波);
● 重要功能如参数复位、场景存储、系统复位需要人工确认,从软件功能上尽可能
   避免用户误操作;
● 通道参数拷贝功能,利于相同的通道快速复制数据;
● 接线方式:平衡式输入输出,采用裸线接口端;

技术参数规格
音频输入....................... 16 路输入,凤凰插头
标称输入电平................... 0dBu线路或-40 dBu话筒电平
话筒前置放大增益............... 0-40 dB模拟增益,12dB数字增益
最大输入电平................... +20dBu
输入阻抗....................... >5 kΩ平衡,>3kΩ非平衡
共模抑制比(CMRR)............... >70dB @ 1 kHz
前置放大等效输入噪声(EI N)..... <-125 dBu, 2 2Hz - 22kHz
幻象电源....................... +48 VDC
音频输出....................... 8 路线路电平,凤凰插头
标称输出电平................... 0 dBu线路电平
输出阻抗....................... 600 Ω
DSP频率、处理能力.............. 400Mhz,400MIPS,2200 MFLOP
采样频率 量化................... 48 kHz,24Bi t ADC,24Bi t DAC
频率响应........................ 20 Hz – 20 kHz, + /- 0. 5 dB
总谐波失真...................... <0. 01%;20Hz~20kHz@+4dBu
信道间串扰...................... >-80 dB @ 1 kHz, 典 型
设备尺寸WxDxH.................. 1U,480 mm x 300mm x 44mm
电源............................ 100~240VA,50/60 Hz,75W
工作环境........................ 最大环境操作温度40°C

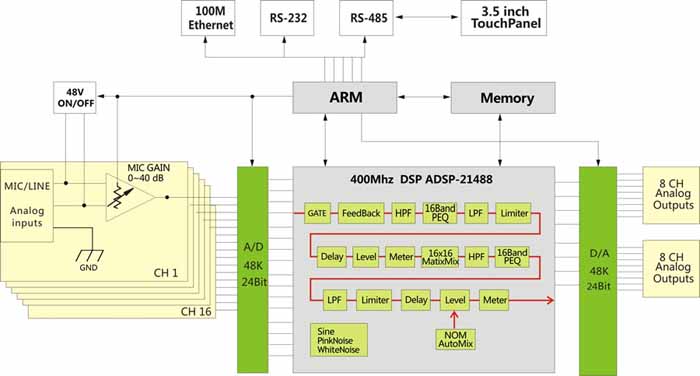

硬件、软件流程图

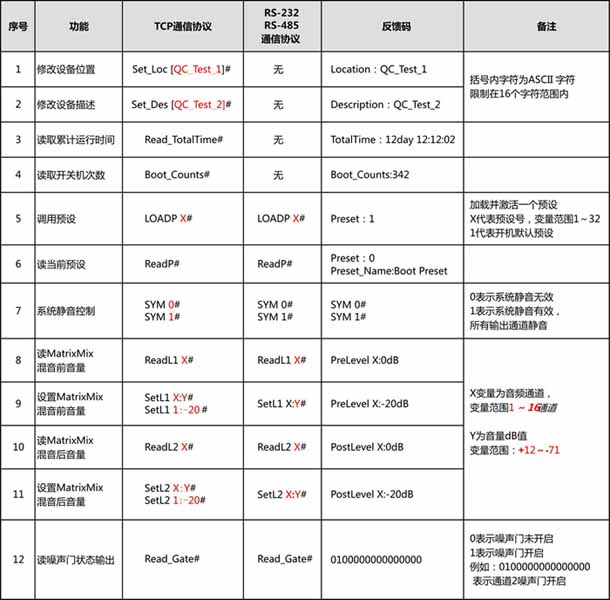

第三方通信协议

通信协议类型:TCP sever   端口号:1698
10秒停止发送数据,必须重新建立TCP连接,防止网路异常退出,端口被占用
RS-232   默认波特率:115200
RS-485   默认波特率:19200
